（MK6）

一、概述：

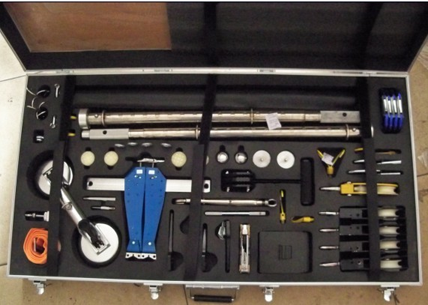

MK6排爆鉤繩組合是由各種鉤、繩、定滑輪、吊環及撐桿、卡緊器、多功能工具夾、吸盤等組成。Φ5×120米的主繩繞在線盤上，用多種器具配合可遠距離操作將可疑爆炸物安全地轉移出事發現場。

視爆炸物形狀及包裝特性不同，配備了防脫掛鉤、錨鉤，捆綁吊帶、彈簧夾子、尼龍繩、鋼絲繩、等器具與爆炸物連接。

三米長的搭桿前端安裝特種接桿保證將錨鉤及防脫掛鉤牢牢地鉤著可疑爆炸物。兩套撐桿、多個脫繩定滑輪及球型卡塊的配合使用可完成可疑爆炸物的多變向轉移。在轉折點安放脫繩定滑輪之前視其環境選擇滑杠卡緊器、楔釘、粘性固定板、真空吸盤、撐桿、主鎖其中一種或二種，首先固定在預選位置，然后將滑輪掛在其上。在轉移可疑爆炸物過程中為防止手拽主繩滑脫可使用抓繩器。在排爆現場發現有可疑零散物時可將其放入簸箕內用鉤繩滑輪等器具將其拖至目的地。

將不銹鋼制成的扁平鉤子（無磁性）將其安裝在3.2米長的搭桿前端可試探或拖拽可疑爆炸物。多功能工具夾由三種尖咀鉗、剪刀、一字改錐、銼刀、割刀、開瓶器、偏刃齒鋸等小器具組成，材質為優質合金鋼并采用熱處理工藝，刃口鋒利無比。每一器具在打開使用時都能鎖緊以防止刀刃回折時造成的傷情。

MK6排爆鉤繩組合是材料制成,其性能完全達到進口MK4。產品做功精細其外觀甚至超過進口產品。選用國產MK4-II排爆鉤繩組合具經濟實惠維修方便。

二、器材的主要功能和使用方法：

1、主繩線盤：

Φ5×120米的主繩繞在線盤上，繩端配有可卸的不銹鋼彈簧掛鉤。線盤上裝有搖柄，收線時手握搖柄轉動線盤，收線完畢可將搖柄可將搖柄取下，插在提把旁邊塑料卡套內。

注意！！在用主繩牽引物體時，此線盤不可作為絞盤使用。

2、  帶套尼龍繩索

技術規格：

3．帶套鋼絲繩索。

鋼絲繩索是由多股鍍鋅鋼絲制做，兩端有φ10繩套，繩扣由不銹鋼套管鉚緊。捆綁物體時可用繩套索緊，掛鉤要掛在帶有護環的繩套上。

注意！！

鋼絲繩索不能用來捆綁有鋒利棱角的硬物，以免硌斷繩絲。

鋼絲繩不能在打死彎的情況承重工作。

鋼絲繩有鐵磁性。

技術數據：

4. 抓繩器：

抓繩器的溝槽是由兩塊牙形板對合而成，其使用方法參右圖。在放繩和牽引可疑爆物時，使用此工具避免直接拽繩滑脫。

5．簸箕

使用簸箕之前，首先用尼龍搭扣連接相關部位，疊合成簸箕形狀將主繩掛鉤掛著扣袢，使用完畢揭開尼龍搭扣又折成平板狀放入箱內。

技術數據：

內廓尺寸：長×寬×高  580mm×310mm×160mm

6．鉤子

鉤子由不銹鋼制成，非鐵磁性，截面成矩形，形狀分單鉤和雙鉤兩種。外表面噴涂黃色塑料。

技術數據：

7．彈簧夾子

彈簧夾子是由薄鐵板制成，嘴部的鱷魚牙夾物更牢固。夾子上配有金屬線纜供牽引。

彈簧夾子主要是用于夾持布料的軟包裝物。

技術數據：

鱷夾打開尺寸：22mm

夾子長度：105mm      夾口寬度：8mm

金屬線纜直徑：φ2     金屬線纜長度：380mm    繩套尺寸：φ7

重量：70g

注意！！彈簧夾子具有鐵磁性。



8．大力鉗

大力鉗是由鋼板制作，調整螺桿端配有一個吊環，鉗口尺寸是可調整的。根據夾持物的大小，應事先調整鉗口尺寸，右旋螺桿鉗口變小，但不能＜170mm, 不然夾持功能失效。夾鉗在夾緊物體之后能被鎖緊，用繩索滑輪和吊鉤可將其牽引。

注意！！

鉗子夾物被吊起，當擺動時不得碰撞鉗柄，不然鎖緊容易失靈，物體會脫落。

注意！！

大力鉗具有鐵磁性。



技術數椐：

鉗口最大尺寸：38mm         鉗子長度：245mm

鉗口最小尺寸：17mm         重量：450g

9．吊帶

吊帶由80×2的尼龍編織帶和綿綸繩組成。繩子系在帶子一端，帶子另一端裝有鐵扣環。

此吊帶適用于捆綁包裹和圓柱形物體。捆綁形式同系腰帶。起重前將主繩掛鉤掛著尼龍繩套。

技術資料：

帶寬=80mm     帶長=1200mm    帶重=200g

最大負荷：100kg

捆綁物體直徑≤φ350mm



10．卸扣

吊環由不銹鋼制成。柱銷一端有M5螺紋，松開后可卸下，成為開口鉤。此吊環可與本套排爆器具中的兩種定滑輪和卡緊器配套使用。尤其是滑輪無法直接吊掛時，使用此吊環做過渡連接便可。

注意！！！

 連接時一定要將柱銷螺紋擰緊后方可加載。



技術資料：

寬度=12mm    喉=12.5mm   可穿入的孔徑≥6.5mm  最大負荷≤35kg

11．楔釘



       楔釘由鉻合金鋼制作，具有高的強韌性，形狀分為單掛孔和雙掛孔兩種，雙掛孔互成90度。

楔釘能楔入墻體磚縫和其它土建材料之中，在空曠地，如停車場它們成為固定點或拉樁。

注意！！ ！

技術資料：

型號	外廓尺寸	掛孔數量	件數
1＃	110×23×30	φ17×1	1
2＃	125×23×30	φ17×1	1
3＃	75×30×30	φ15×2	1
4＃	90×30×30	φ15×2	1

1、楔釘應楔入堅固無松散的基件上。

2、楔釘具有鐵磁性。

12．撐桿

搬手桿

尼龍撐腳

      一個可調距的橫桿在門口或窗口間撐著。桿上有兩個吊掛孔可掛滑輪或繩索，桿上有彈簧柱銷和微距離調整螺桿，撐桿的兩端各有一個尼龍撐腳，是否使用撐腳視門框或窗框材質及不平度而定，水泥墻或磚墻且表面平整撐桿兩端可同時使用撐腳。若墻面凹凸不平或是木質結構可不用撐腳，將桿端的針桿直接扎入墻面，撐桿左端的三個針桿長短可調，其調整方法是用搬體尺寸為3mm的內六方扳手伸入螺孔內，找準針桿的內六方孔旋轉即可。

橫桿承載前，首先檢查，真正牢固后再掛滑輪或繩索。

注意！！

技術資料：

撐桿最短尺寸：705mm

撐桿最長尺寸：1150mm

無級調整長度范圍：745~1180mm

重量：1.5kg

承載：跨度≤900mm時≤20kg

13．滑桿卡緊器

平面

L型夾塊

一根滑桿上裝有兩個可移動的夾臂，每個夾臂上有一個T型螺釘可調整臂與橫桿的夾角，右旋T型螺釘可使兩夾臂并攏夾緊夾持物，左旋T型螺釘即可松開雙臂取下夾緊器。滑動桿上有三個φ8孔供裝可卸吊環或滑輪之用。夾臂端部M6螺孔可以安裝三種卡塊（圓形平面夾塊，L型夾塊、V型卡塊）這三種卡塊的使用，視被夾緊的主體表面狀態而定。如大平面可用平面夾塊，窄面或窗框用L型夾塊，柱形表面用V形夾塊。

技術資料:夾臂開口尺寸：200mm

夾臂深度：130mm

14．多功能工具夾

多功能工具夾由三用尖咀鉗、一字改錐、十字改錐、割刀、開瓶器等9個小器具組成。具有十二種功能。器具由優質合金鋼制成，刃具鋒利無比，每一器件打開使用時都能鎖緊，防止刃具在回折時造成傷情。

技術資料：

外形尺寸：（長×寬×厚）100×27×10

功能數量：12

重量：200g

15．可脫繩滑輪

可脫繩滑輪由掛鉤，輪架，滑輪，彈性碰珠和夾板組成。此滑輪與球形卡子和繩索配套使用。

在事發現場，將可疑爆炸物從隱藏地拖拽到空曠地需多次拐彎時，使用此滑輪尤為必要。滑輪需設置在運輸路線的轉折點處，如門口，窗口等。此時借助撐桿做吊掛點，在牽引可疑爆炸物之前，在第1滑輪（距爆炸物最近的滑輪）前繩索適當位置上裝球型卡子，當卡子被運行到滑輪處（此時可疑爆物也被拖到滑輪下方）碰到夾板并將其擠開，此時繩索脫開滑輪，繼續拖拽，第2滑輪又成為主滑輪。繼續轉移可疑爆物直至到達目的地。

滑輪上夾板被球型卡子擠開的松緊程度是由彈性碰珠來調整的。右旋滑輪兩側小孔內的螺桿，夾板緊度加大，左旋螺桿松度變大。夾板過緊不易脫繩，過松，當球型卡子未到位繩索可能將夾板碰開提早脫繩。

技術資料：

外形尺寸：（長×寬×厚）210mm×75mm×40mm

滑輪直徑：φ50mm

適用繩徑：φ4~φ10mm

起吊重量：35kg

重量：700g

16.帶鎖住器定滑輪

      帶鎖住器滑輪由掛鉤，滾輪，輪架和鎖住器組成。滑輪和鎖住器（牙形板）由尼龍6制作，輪架由硬鋁板制作，使用時，首先將滾輪夾板錯開，露出鎖住器，然后撥動牙形板使其與滾輪間隙變大，然后將主繩掛入輪槽內，牙形板復位，將輪板恢復原狀并用彈簧銷鎖住，起重時正向牽引主繩無妨礙，當起重到一定高度停止?fàn)恳K子則靠起重物的自重反向拽繩而自行制動。

17．長搭桿

長搭桿采用碳素纖維混合材料制作，由四節組成，可收縮，全長   為3.2米。桿子最前一節的端部有M10孔，可裝接桿和掛鉤等件。

當做為搭桿使用時，裝上接桿后再裝系有繩索的錨鉤或防脫的掛鉤，待掛上物體之后將桿撤回，若作為拽桿使用時可直裝上掛鉤拽物，但拖重只能小于5kg.

注意!

此桿不得用于挑起物體。

技術指標：收縮長度：900mm     伸長：3.13米  安裝孔：M10

18. 接桿

接桿分為兩種，一種是端部帶有兩個安裝定位針，它是連接防脫掛鉤和長搭桿之中間件，另一種是帶長槽口，它是連接錨鉤和長桿之中間件。

注意!接桿具有鐵磁性。

技術數據：

連接螺孔：M10

外廓尺寸：φ13×80（帶有長槽口）    φ12×60（帶雙定位針）

19. 防脫掛鉤

防脫掛鉤是一種帶閉鎖簧的掛鉤，適用鉤掛軟包裝如可疑爆物包裹等。此掛鉤只要鉤著物體由閉鎖簧關門不可脫鉤。鉤子上有圓環，主繩掛鉤可事先掛于此。

注意!

防脫掛鉤具有鐵磁性。

技術數據：

外廓尺寸：

大鉤135mm×80mm×12mm，  小鉤110mm×80mm×12mm。

拖拽重量50kg，吊起重量35kg

重    量：大鉤50g , 小鉤30g

20. 錨鉤

錨鉤分為2種，三鉤形和五鉤形，鉤子有倒刺，一但錨著目標不可開脫。錨鉤上裝有圓環，在錨目標物前先將主繩掛于此，然后將鉤放在搭桿前接桿的長槽內將錨鉤送向目標,待鉤著物體后撤回搭桿。若不用搭桿可將掛有主繩的錨鉤直接拋向目標，這樣使用五鉤形的錨鉤更為方便。

注意!!   錨鉤具有鐵磁性。

技術數據：

外廓尺寸：大鉤φ65×60   　　小鉤φ38×50

拖物重量：大鉤5kg　　小鉤 3kg　

21．球形卡子

球形卡子是由鋁合金制成，兩個半圓形卡塊由螺桿連接，左旋卡塊縫隙加大，將尼龍繩放入其內的槽口中，然后再右旋卡塊將繩子卡住。此件與可脫繩定滑輪配合使用。當卡塊運行到定滑輪處會將可脫繩滑輪的夾板擠開，繩子自然脫落。

22. 黏性固定板

粘性固定板是由厚度為2mm的硬鋁板制成，形狀為正方形，上有一個圓孔背面貼有不干膠，可隨意將固定板粘貼在平整干凈無多孔的表面。如墻面、天花板，門面，柜面，桌面等。板上φ15mm孔為系物之用，一塊粘貼板可做為一個固定點。

注意!

在粘貼固定板時，應將附體表面灰塵擦干凈，并用力貼牢即可使用。

技術數據：

粘面積：90mm×90mm-30mm×30mm

重量：15g

在理想情況下固定，載荷5kg

23. 真空吸盤

φ26mm圓環并帶有25mm長木螺絲，可手?jǐn)Q眼圈固定在木質物體上做為一個固定點，裝在木器上眼圈的數量視著力大小而定，著力大可裝2~3個。

25. 線上卡塊

鋁制的鉤頭螺釘裝在帶有線槽的方塊上，調整鉤頭螺釘上的螺母可將塊卡在繩子的任何部位。鉤頭螺桿端有φ16圓環可系繩索或掛滑輪之用。

26．主鎖

撐桿來吊掛滑輪時，（如墻角處，或大面積墻體附近）將楔釘楔入墻體能將主鎖掛在楔釘孔上，主鎖可直接穿入尼龍繩做為定滑輪使用，光滑的外圓表面不會對繩索產生過大的磨損。

掛主鎖之前，手按彈簧撥桿，主鎖出現缺口再將其掛入楔釘孔內，然后鎖緊主鎖。

27.吊環

由不銹鋼制成的吊環，連接螺紋M10，表面噴塑，與不銹鋼的鉤子連接，可使鉤子成為具有吊環的掛鉤。
