一、產品介紹

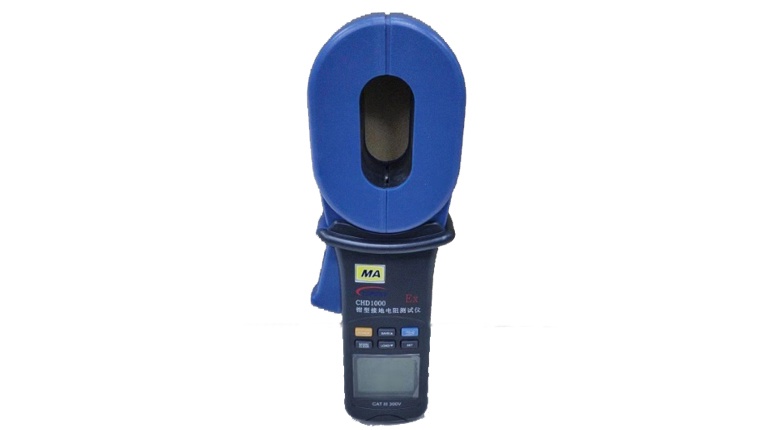

    CHD1000鉗型接地電阻測試儀是傳統接地電阻測量技術的重大突破。經過防爆技術的設計，鉗型接地電阻測試儀可以在煤礦井下對電氣設備的接地電阻進行測量。在測量有回路的接地系統時，不需斷開接地引下線，不需輔助電極，安全快速，使用簡便。本產品能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測量的場合，本產品的接地體電阻和接地引線電阻的綜合值。

二、工作原理

鉗形接地電阻測試儀測量接地電阻的基本原理是測量回路電阻。鉗表的鉗口部分由電壓線圈及電流線圈組成。電壓線圈提供激勵信號，并在被測回路上感應一個電勢E。在電勢E的作用下將在被測回路產生電流I。鉗表對E及I進行測量，并通過下面的公式即可得到被測電阻R。

三、主要參數（★為關鍵性參數）

序號 測量名稱及測量范圍 測量范圍 分辨率Ω/mA 誤差（測量值的）

1 電阻 0.01Ω～49.99Ω 不大于0.1Ω ±1.5%

50Ω～99.5Ω 0.5Ω ±2%

100Ω～199Ω 1Ω ±3%

200Ω～399Ω 5Ω ±10%

400Ω～599Ω 10Ω ±15%

600Ω～1000Ω 20Ω ±20%

2 電流 0.01A～2.99A 0.1mA ±2.5%

3.00A～30.0A 100mA ±3.0%

本安參數：

供電電源：采用四節AA五號干電池串聯。

U0：DC6.7V ； I0：4.0A ；額定電壓：DC6V 工作電流：≤ 60mA

主要功能：

● 接地電阻測量；

● 4位LCD數字顯示；

● 自動關機功能；

● 開機自校準；

● 數據保持、儲存、調用功能；

● 背光功能。
